ip67标准

IP67防护等级测试 |时间:2017-02-13 16:20| 来源:亿博检测| 作者:亿博检测
IP67是指防护安全防护等级,IP是Ingress Protection Rating(或者International Protection code)的缩写,它定义了一个界面对液态和固态微粒的防护能力。IP后面跟了2位数字,第1个是固态防护等级,范围是0-6,分别表示对从大颗粒异物到灰尘的防护;第2个是液

亿博检测提供专业的IP67防护等级测试,拥有专业的ip67检测设备,出具权威ip防护等级测试报告,相关服务流程请咨询:135-7084-7473


ip67标准
     IP67是指防护安全防护等级,IP是Ingress Protection Rating(或者International Protection code)的缩写,它定义了一个界面对液态和固态微粒的防护能力。IP后面跟了2位数字,第1个是固态防护等级,范围是0-6,分别表示对从大颗粒异物到灰尘的防护;第2个是液态防护等级,范围是0-8,分别表示对从垂直水滴到水底压力情况下的防护。数字越大表示能力越强。IP67的解释是,防护灰尘吸入(整体防止接触,防护灰尘渗透);防护短暂浸泡(防浸)。
     IP67标准的测试,其试验设备、试验条件和试验时间,都应该得到供需双方的认可,其严酷程度自然比其下面的任何等级都要高。例如,Bulgin(包锦)的防水连接器的IP67防水测试是:保证在10米水深,工作2个星期,而不进水;放入100米水深,破坏测试12小时,仍旧能够保持产品的良好性能。
  IP6X
  将样品于接头组装成一体放入防尘箱中,测试中应用滑石粉,测试时间:8 小时没有灰尘侵入
  IPX7
  将样品与接头组装成一体装入试验工装内,从外接气插口向实验工装内注入清水,水面高于试件顶部至少20mm,水面上方留有一定的空间,在进气插头上插入进气管,另在工装漏水观察胶管插头接100mm 短管,从进气管施加0.10MPa气压,保压30 分钟,从短管处观察有无渗漏水滴现象。
  注:结合部件无漏气,试件透气,组装后的试验工装无漏气。没有渗漏水滴现象。
   试验标准的目的如下:
  规定电气设备负荷规定的外壳防护等级:
  防止人体接近壳内的危险部件;
  防止固体异物进入壳内设备;
  防止由于水进入壳内对设备造成有害影响。
IP67测试实验设备
 防尘测试      防水测试

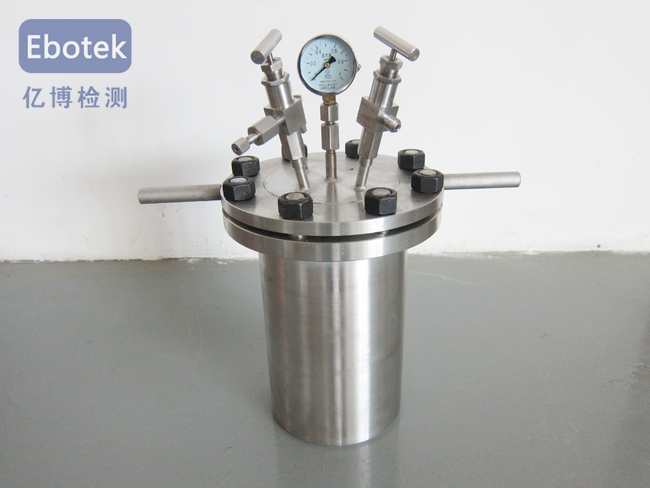

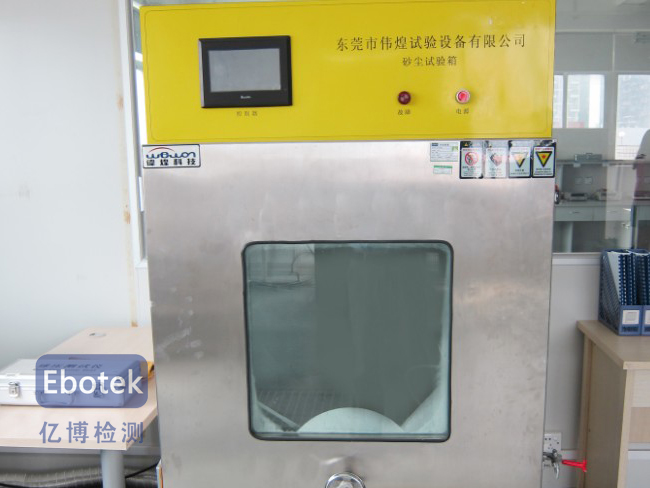

                               防尘测试设备                                  防水测试设备
IP后面的第一个数字所表示的防护等级
    数字 防护范围 说明
    0 无防护  对外界的人或物无特殊的防护
    1 防止大于50mm的固体外物侵入 防止人体(如手掌)因意外而接触到电器内部的零件,防止较大尺寸(直径大于50mm)的外物侵入
    2 防止大于12.5mm的固体外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
    3 防止大于2.5mm的固体外物侵入 防止直径或厚度大于12.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
    4 防止大于1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
    5 防止外物及灰尘 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影 响电器的正常运作
    6  防止外物及灰尘  完全防止外物及灰尘侵入。

IP后面的第二个数字所表示的防护等级
    数字  防护范围  说明
    0 无防护 对水或湿气无特殊的防护
    1 防止水滴侵入  垂直落下的水滴(如凝结水)不会对电器造成损坏
    2 倾斜15度时,仍可防 止水滴侵入 当电器由垂直倾斜至15度时,滴水不会对电器造成损坏
    3 防止喷洒的水侵入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
    4 防止飞溅的水侵入 防止各个方向飞溅而来的水侵入电器而造成损坏
    5 防止喷射的水侵入 防止来自各个方向飞由喷嘴射出的水侵入电器而造成损坏
    6 防止大浪侵入 装设于甲板上的电器,可防止因大浪的侵袭而造成的损坏
    7 防止浸水时水的侵入  电器浸在水中一定时间或水压在一定的标准以下,可确保不因浸水而造成损坏
    8 防止沉没时水的侵入 电器无限期沉没在指定的水压下,可确保不因浸水而造成损坏

深圳市亿博科技有限公司(EBO)可靠性测试中心提供专业可靠性试验、IP防护防护等级试验,具有完整的可靠性测试设备,公司技术团队也有着丰富的实际测试经验。
