IP67防护等级测试 |时间:2016-11-01 17:05| 来源:未知| 作者:admin
亿博IP67防护等级检测中心,专业为您解读IP67防护等级标准,告诉您IP67防护等级测试是怎么做的,并提供IP67防护等级测试标准下载!

亿博检测提供专业的IP67防护等级测试,拥有专业的ip67检测设备,出具权威ip防护等级测试报告,相关服务流程请咨询:135-7084-7473


IP67防护等级标准_IP67防护等级测试标准


亿博IP67防护等级检测中心,专业为您解读IP67防护等级标准,告诉您IP67防护等级测试是怎么做的,并提供IP67防护等级测试标准下载!



IP防护等级表示方法概述

防护等级多以IP后跟随两个数字来表述,数字用来明确防护的等级。
第一位数字表明设备抗微尘的范围,或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级,最高级别是6;
第二位数字表明设备防水的程度。代表防止进水的等级,最高级别是8。

IP后第一位数字:防尘等级


数字 防护范围 说明
0 无防护 对外界的人或物无特殊的防护
1 防止直径大于50mm的固体外物侵入 防止人体(如手掌)因意外而接触到电器内部的零件,防止较大尺寸(直径大于50mm)的外物侵入
2 防止直径大于12.5mm的固体外物侵入 防止人的手指接触到电器内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止直径大于2.5mm的固体外物侵入 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止直径大于1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘 完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作
6 防止外物及灰尘 完全防止外物及灰尘侵入

IP后第二位数字:防水等级

数字 防护范围 说明
0 无防护 对水或湿气无特殊的防护
1 防止水滴浸入 垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时,仍可防止水滴浸入 当电器由垂直倾斜至15度时,滴水不会对电器造成损坏
3 防止喷洒的水浸入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水浸入 防止各个方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水浸入 防止来自各个方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪浸入 装设于甲板上的电器,可防止因大浪的侵袭而造成的损坏
7 防止浸水时水的浸入 电器浸在水中一定时间或水压在一定的标准以下,可确保不因浸水而造成损坏
8 防止沉没时水的浸入 电器无限期沉没在指定的水压下,可确保不因浸水而造成损坏

IP试验范围

防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

IP67防水等级测试

⑴IPX 1
方法名称:垂直滴水试验
试验设备:滴水试验装置
试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm
试验条件:滴水量为 10.05 mm/min
持续时间:10 min
⑵IPX 2
方法名称:倾斜 15°滴水试验
试验设备:滴水试验装置
试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm。每试验完一个面后,换另一个面,共四次。
试验条件:滴水量为 3.0±0.5 mm/min
持续时间:4×2.5 min(共10 min)
⑶IPX 3
方法名称:水溅试验
试验方法:
a。摆管式淋水试验
试验设备:摆管式淋水溅水试验装置
试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。
试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°,共 120°。每次摆动(2×120°) 约 4s
试验时间:连续淋水 10 min
b。喷头式淋水试验
试验设备:手持式淋水溅水试验装置
试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min
试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min
⑷IPX 4
方法名称:水淋试验
试验方法:
a.摆管式溅水试验
试验设备和试样放置:与上述 IPX 3 之 a 款均相同;
试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 (2×360°) 约 12s
试验时间:与上述 IPX 3 之 a 款均相同 (即10 min)。
b.喷头式溅水试验
试验设备和试样放置:与上述 IPX 3 之 b 款均相同;
试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;
试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min
⑸IPX 5
方法名称:喷水试验
试验设备:喷嘴的喷水口内径为 6.3mm
试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 12.5 L/min (750 L/h)
试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min
⑹IPX 6
方法名称:强烈喷水试验;
试验设备:喷嘴的喷水口内径为 12.5 mm
试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ,水流量为 100 L/min (6000 L/h)
试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min
⑺IPX 7
方法名称:短时浸水试验
试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m
试验时间: 30 min
⑻IPX 8
方法名称: 持续潜水试验;
试验设备,试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。
注意:另外,许多户外用电子产品也在强调漂浮能力。
试验规范:参照 IEC 60529 Edition 2.1:2001-02 之 IPX8 试验方法。

IP67防护等级测试标准

(一)试验方法:IEC 60529 Edition 2.1:2001-02 之 IPX8 样品依所指定之正常使用状态,完全浸没于水中。
(二)样品状态:试验中样品保持在正常使用状态下。
(三)样品架设方式:高度未满 850 mm 之待测外壳,其最底端应在水面下 2 米之位置。
(四)试验时间:60分钟。
(五)检查项目:试验后检查待测物外壳之内部是否有进水之情形并执行功能检查。
(1)待测物外壳是否提供防水保护?
(2)电线或电气元件附近是否有水滞留?
(3)功能测试:检查样品是否可正常点亮?

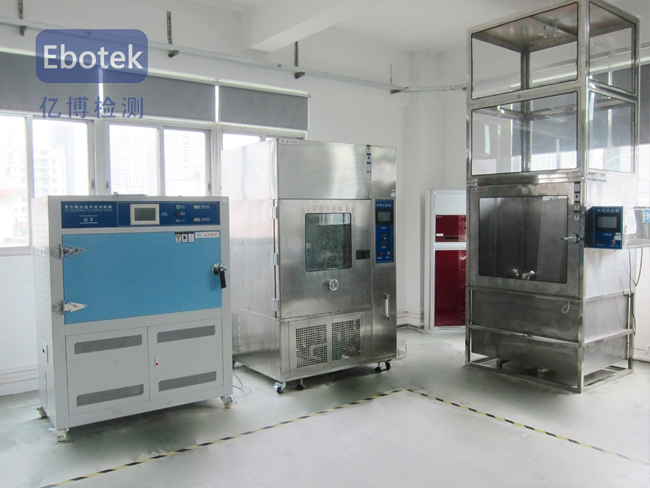

    亿博检测可靠性实验室,配备符合国际标准的全套防水测试设备,满足IPX1~IPX8的全套测试标准要求。同时,为了满足部分客户的特殊要求,特别配备了能够模拟水下100米压力的防水测试压力箱,承压达到6Mpa,能准确模拟水下摄像机,防水手表,防水手机,深水照相机等各类水下数码设备的深水防水测试。
    热忱欢迎各位客户来亿博检测可靠性现场参观考察,我们将提供最专业的设备,最热诚的服务,为您的产品顺利通过IPX8检测提供专业的服务!
